钢结构焊钉(剪力钉)施工要点

钢结构焊钉(剪力钉)施工要点

1 使用的材料和设备

1）地下三层钢柱采用的剪力焊钉直径为φ19mm,焊接间距200mm。进场时应按包装上的规格，数量进行验收。设专用库房存放保管，使用要注意防水和防雨，以避免焊钉受潮生锈。发放和领用按当天的使用量，建立领用手续和发放登记。

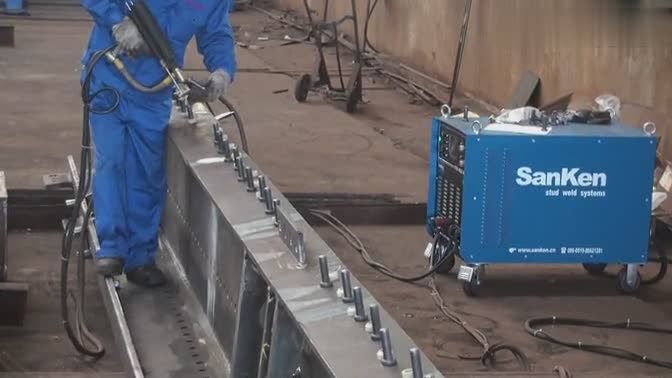

2)施焊时配备专用的栓焊设备，焊机暂载率≥15%,栓焊机日本产型号JSS2500 型，配备A-88J 型焊枪，使用中加强对栓焊设备的维护和保养，保持良好的焊接性能。

3)栓焊机必须接在独立电源上，电源变压器的容量适当，能满足栓焊的使用要求。

栓焊机在配电设施附近，此处应防潮、防风雨日晒，并具备维修条件和空间。

2 栓焊工艺过程

1）栓焊过程示意图如下：

2）设备选型检验，焊钉材质检验，磁环规格材质检验(穿透焊要用8 齿磁环，用干燥磁环，受潮磁环使用前要烘干)

3）焊接参数：直接焊在钢梁上和穿透压型钢板焊再焊在钢梁上，选定焊接参数(穿透镀锌板穿透冷轧板)，地线要接牢，把线、地线要有足够截面：

（1）把线(截面120 平方、长度50 米)。地线用两条，截面120 平方、长度12 米、和钢结构连接牢固，与钢结构连接还要有够的接触面。

（3）电流：直接焊在钢梁上1700A 穿透焊2300A

（4）时间：直接焊在钢梁上O．7 秒，穿透焊1．2 秒

（5）焊钉融化长直接焊在钢梁上4 毫米，穿透一层钢板6 毫米

3）压型钢板和钢梁的焊缝，要有足够的长度，以通过焊钉焊的电流

4）测放焊钉位置线

5）梁面清理干净，梁面焊钉的位置，可用角向砂轮打磨，露出金属表面

6）焊接

（1）焊钉焊枪与梁面焊件要垂直

（2）焊钉装进焊枪的卡子时，要压紧卡子

（3）焊钉枪、焊钉和钢梁压紧后再钩电门

（4）电弧停止后再提焊钉枪

7）焊钉焊的质量检查，先进行外观检查，看焊肉是否均匀饱满，焊肉无异常现象，有没有偏焊。再用4 磅重铁锤在焊钉焊肉比较差的一面，敲击焊钉头，使焊钉弯曲15度，即为合格。如果不合格则在原位稍偏地方补焊一个，打弯的焊钉不必再行扶正。

3 栓焊试验与检验要求

对所有焊钉进行目视检查,随意选取20%的焊钉进行弯曲试验,而且每个杆件上至少对两个焊钉进行试验
